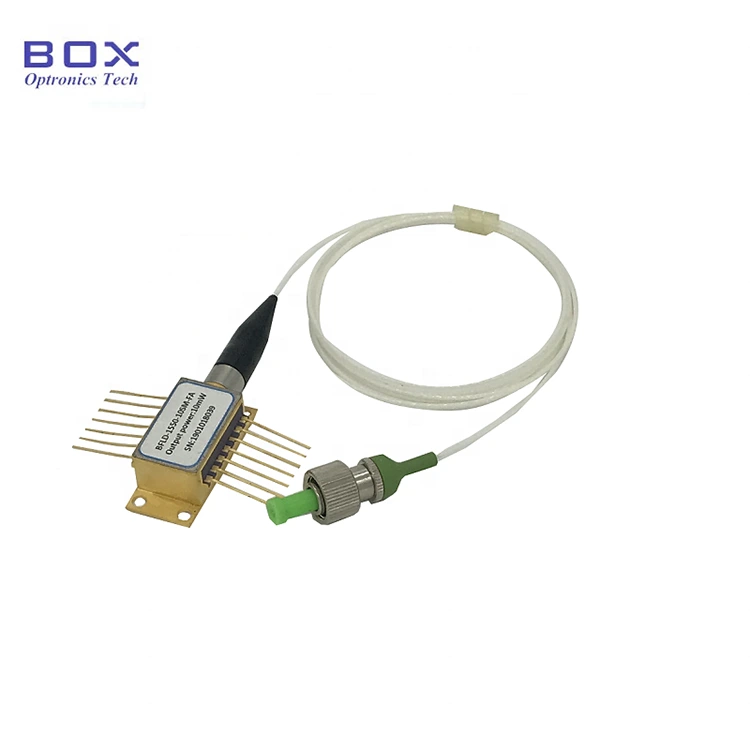

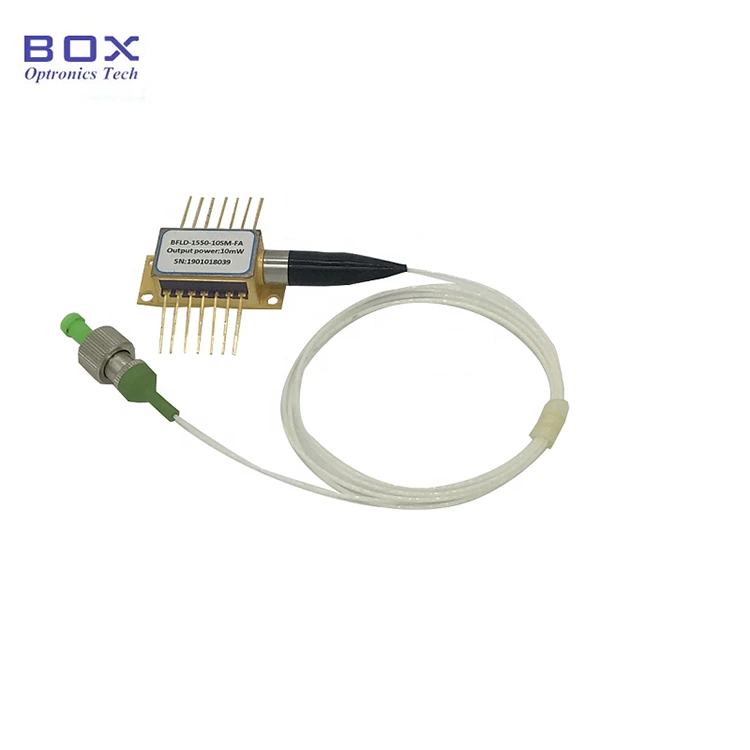

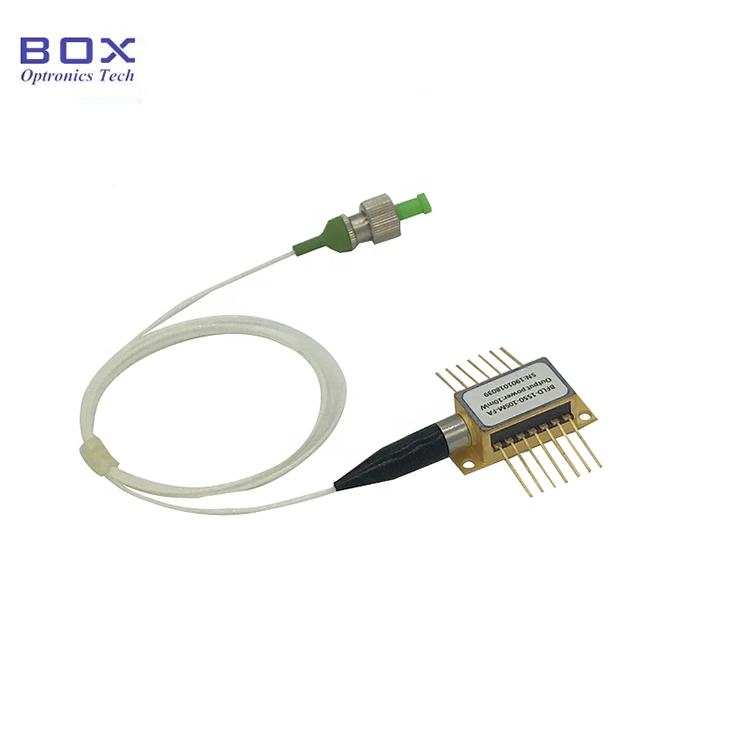

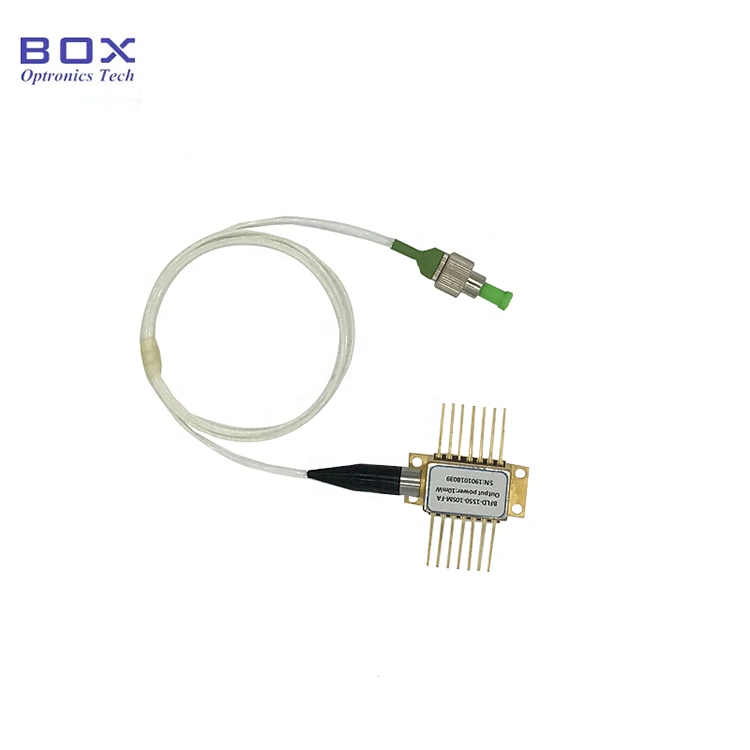

1030 NM 50 MW DFBレーザーダイオードモジュールSMファイバー

BFLD-1030-50SM-FA 1030 NM 50 MW DFBシリーズ、SMファイバーレーザーダイオードモジュールは、トランジットのチップを備えた平面構造を使用します。高出力チップは、エポキシ樹脂とフラックスのない「バタフライ」タイプの14ピンボディで密閉されており、サーミスタ、熱電クーラー、コントロールダイオードが装備されています。このモジュールは、要件に記載されているTelcordia GR-468コアを満たしています。

お問い合わせを送信

製品説明

1030 NM 50 MW DFBレーザーダイオードモジュールSMファイバー

1. 1030 NM 50 MW DFBレーザーダイオードモジュールSMファイバーの紹介

2。機能1310 nm 10 dBm SOA半導体光アンプSMバタフライ

分散フィードバック（DFB）を備えたマルチフルバントムピット（MQW）レーザー。

連続または衝動操作モード。
動作温度範囲は-40°から+50℃からです。
波長係数の波長係数0.01 nm/℃;
ビルド - モニターフォトダイオード、熱電クーラー、サーミスタ。
シングルモード繊維パイト（コーニングHI1060、NA = 0.14、MFD = 1060 nmで6.2μm）;
追加のFC/APCコネクタ。

3.感嘆符1030 nm 50 MW DFBレーザーダイオードモジュールSMファイバーサウンド用

分光法;
電気通信;
点灯;
ゾーニング。

4.光学的および電気的特性1030 NM 50 MW DFBレーザーダイオードモジュールSMファイバーサウンド用

パラメーター	シンボル	分	典型的な	最大値	仕事の単位
ピグテールからの出力電力	pf	-	50		MW
利用可能な波長の範囲	わかりました	1028		1032	nm
スペクトル幅（FWHM）				3	MGC
OPFの速度ファッション抑制係数	SMSR	40	45		DB
電流による波長変位			3	5	ポイント/ママ
温度による波長の作用			0.08	0.1	nm/℃
動作電流	IOP。		200	300	かどうか。
しきい値電流	多くの		30	50	かどうか。
直接的な緊張	VF		2	2.3	V.
拡張偏光係数	それぞれの場合	15	20		DB
現在の熱電クーラー	ブーツ			3	a）
熱電クーラーの電圧	vtek			4	V.
チップの動作温度の範囲	上部	15	25	40	℃
ケースの動作温度の範囲	TC	10	25	50	℃
保管温度	ts	5		80	℃

5.光ファイバの仕様

パラメーター	説明
繊維の種類	hi1060ilipmvolokno
茶色の尾のタイプ	裸の繊維
尾の長さ	1.5±0.1m
コネクタのタイプ	それなし

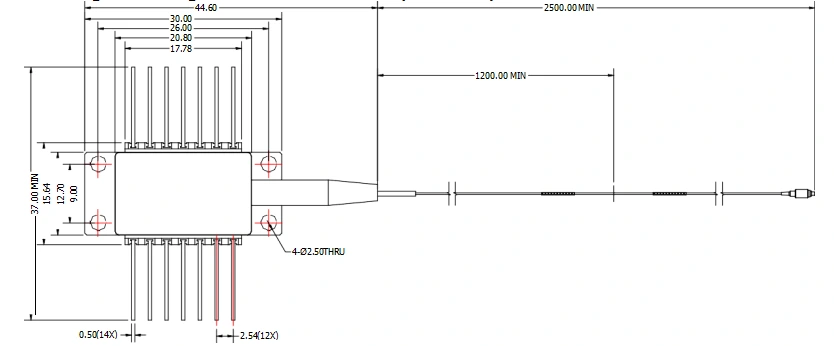

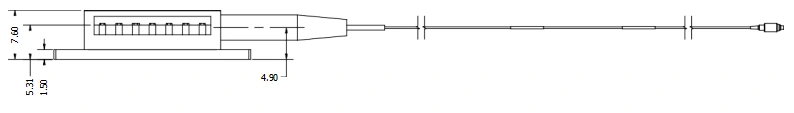

6.パッケージガラスとエクスポートの定義（ユニット：mm）1030nm50mvtdfblaserダイオードモジュールcm

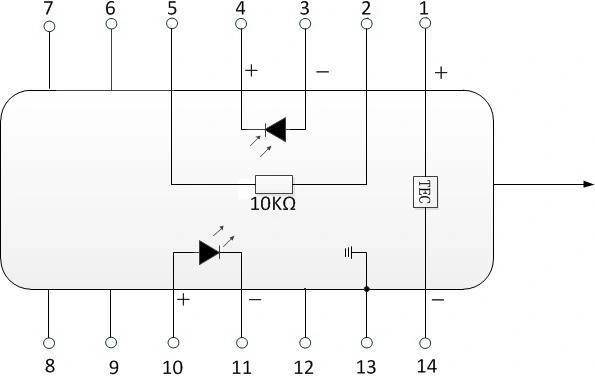

ピン	説明	ピン	説明
1	技術（+）	14	のみ（-）
2	Termidor	13	軍団の土地
3	pdand	12	NC
4	cathodpd	11	カソドルド
5	サーミスタ、サーミスタ	10	Anodld
6	NC	9	NC
7	NC	8	NC
