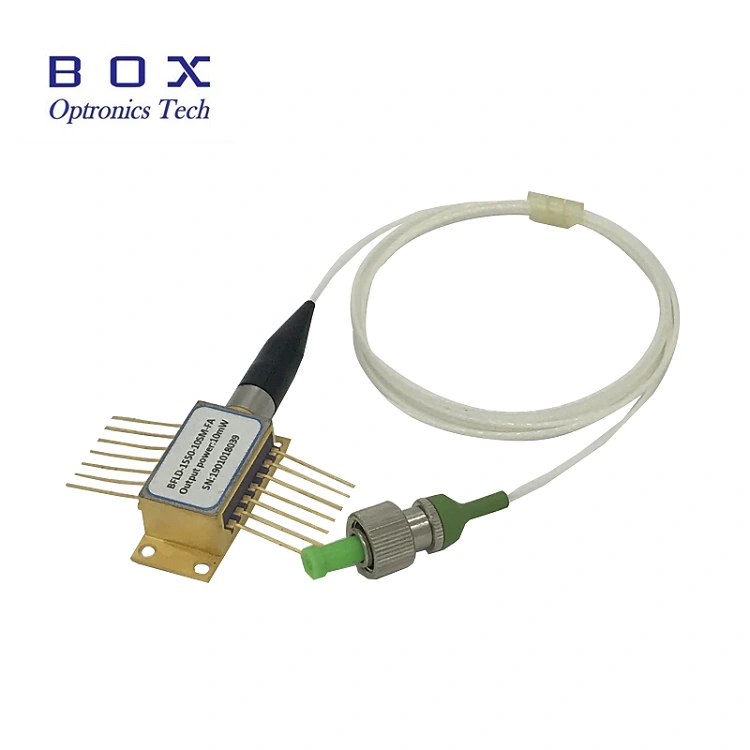

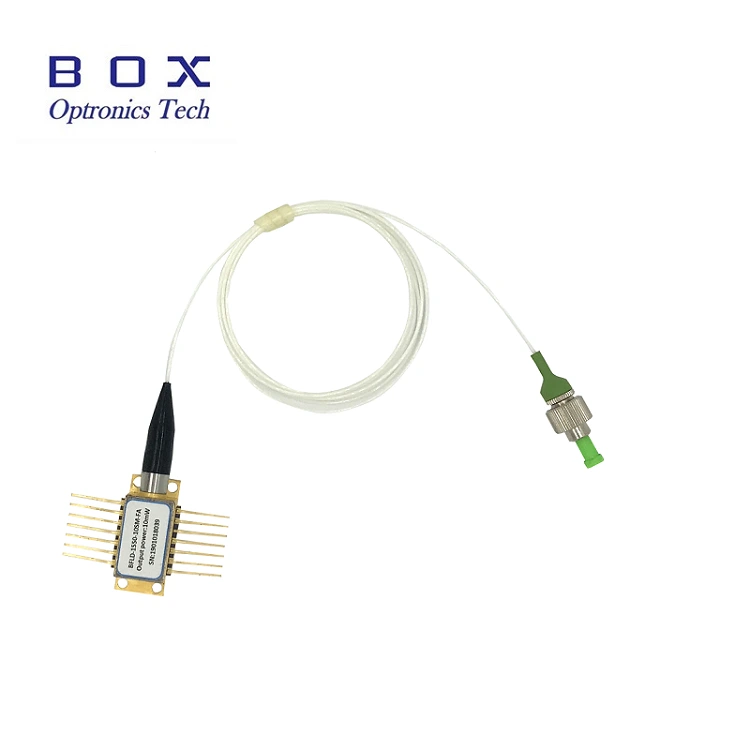

1330 NM DFBは、TECバタフライレーザーディオールに組み込まれています

1330 nm DFBは、TEC Butterfly Laser Diorで構築されており、CATVおよびCWDMアプリケーションで放送と狭いメイドのアナログ伝送用に設計されています。モジュールは、高い線形性を維持しながら、高い出力電力を提供します。モジュールは、光学絶縁体、熱電クーラー、電力制御フォトダイオードを含む標準の密閉された14ピンバタフライケースに配置されています。

お問い合わせを送信

製品説明

1330 NM DFBは、TECバタフライレーザーディオールに組み込まれています

1。はじめに：

2。機能：

1330 nmの中央波長または個々の順序によって。
高出力電力10 MW 20 MWまたは個別の注文
統合光絶縁体;
DFBレーザー、1つの周波数;
単一繊維、FC/APCまたはFC/PCコネクタ。

3。アプリケーション領域：

光ファイバー接続;
レーザーソース;
高範囲のアナログ通信システム。
CATVシステム。

4。電気光学特性（t = 25℃）：

パラメーター	シンボル	状態	私は。	タイプ。	マックス。	仕事の単位
中央の波長	プラットフォームs	TL = 15〜35℃CW	1328	1330	1332	nm
光学出力電力	による	-	10	-	-	MW
しきい値電流	多くの	-	-	10	35	かどうか。
勾配の有効性	今は行けません。	出力容量CW 5MW	0.05	0.11	0.2	MVT/MA
動作電流	IOP。	by = 10mw（cw）	-	100	200	かどうか。
スペクトルラインの幅	lu	fwhm	-	3	-	MGC
直接レーザー張力	VF	出力容量CW 10 MW	-	1.2	3.0	V.
暗い電流監視	識別子	-	-	-	0.1	MKR
通過ストリップ（@-3db）	Vvo	-	-	2.5	-	GHC
速度レジーム抑制係数	SMSR	CW	35	40	-	DB
光学分離	-	-10	30	-	-	DB
相対強度はありません	リンリン	CW、出力5 MW	-	-145	-	DB
温度しか見つかりませんでした	ts	-	15	-	35	℃
入力抵抗	サドル	-	22	25	28	OM。
サーミスタ電流	itk	-	10	-	100	MKR
ターミスタの抵抗	Rt	TL = 25℃	9.5	10	10.5	PC
技術的な電流	ブーツ	Tl = 25℃、tc = 70℃	-	-	1.5	a）
テキスト電圧	vtek	Tl = 25℃、tc = 70℃	-	-	3.5	V.
技術能力	Δt	TC = 70℃	-	-	50	℃
ターミスタの温度	-	-	-	-	100	℃
波長（EOL）	その中で	上をチェックしてください 25年の人生	-	-	±0.1	nm
波長係数	DL/DT	温度 AT15°C〜35°C	-	0.09	-	nm/℃
波長係数	DL	-	-	0.01	-	nm / mm
