半導体レーザーポンピングダイオード

半導体レーザーダイオード繊維レーザーの梱包は、通常、藻類II-Vの半導体技術に基づいて、波長範囲（ほとんどの場合915または976 nm）で800〜1000 nmを放出する繊維出力を備えたデバイスです。

それらは2つの主要なカテゴリに分けることができます。

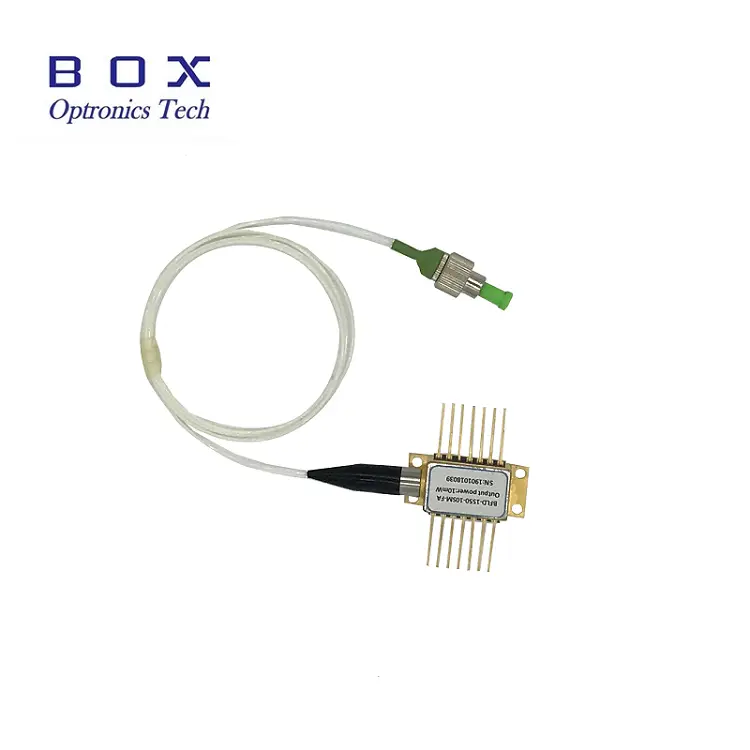

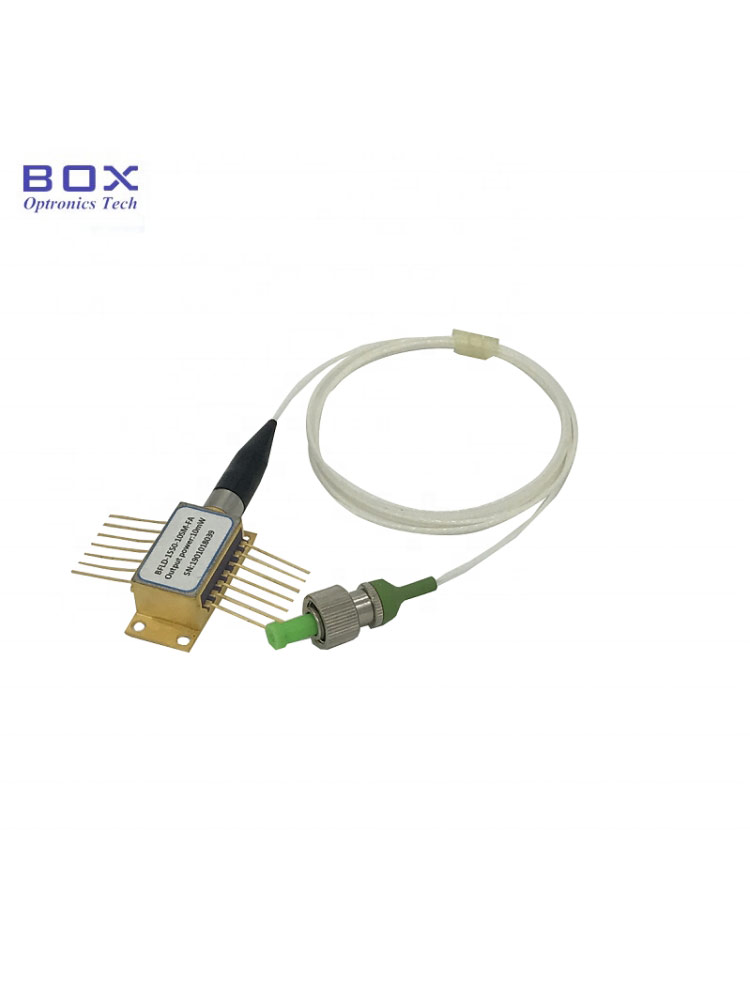

繊維出力を備えた単一ファッションの半導体レーザーダイオードの単一モード繊維のコアの直径は通常数ミクロンです（たとえば、1ミクロンの波長の繊維のコアの直径は約6ミクロンで、波長の繊維が1.5ミクロンの繊維は約9μmです）。このようなダイオードでは、末端放射を備えた小さな半導体レーザーダイオードからの光は、約6ミクロンの直径を持つファイバーのコアに焦点を合わせます。このタイプの半導体レーザーダイオードは、通常、ケースに組み込まれた熱電子電気クーラーを備えた「蝶」ボディに組み立てられます（現在、より小さなフォームファクターのデバイスでより人気があります）。これら半導体レーザーダイオード繊維出力を使用すると、通常、300 MWから1.5ワットの出力を発生させることができます。それらは、単一層シェルで活性繊維をポンピングするために使用されます。 915/976 nmでのポンピングを伴う単一ファッションの半導体レーザーダイオードの主なサプライヤーは、1990年代後半に電気通信市場向けのビジネスファイバーアンプビジネス（EDFA：Erbium Alloy Fiber Amplifier）を開発した企業です。

繊維出力を備えたマルチドゥーン半導体レーザーダイオードのマルチモジーファイバーは、より大きな直径を持ち、より高いレベルの光学電力に耐えることができます。標準バージョンには、通常、Core 62、100、200、400、800、さらには1000ミクロンの直径があります。直径が小さいほど、レンズまたは顕微鏡レンズを使用して、繊維から小さなポイントに光を集中させやすくなります。繊維出力を備えたマルチモディー半導体レーザーダイオードは、通常、片側放射の広い側面を持つ半導体レーザーダイオードの結晶に基づいています。また、2つのカテゴリに分類することもできます。

単一エミッター半導体レーザーダイオード、最大20 Wの半導体レーザーダイオードの1つの結晶が、通常、105ミクロン（Core）と125ミクロン（シェル）の半導体レーザーダイオードサイズに接続されます。

マルチエミッター半導体レーザーダイオードは、1つのファイバーに接続された半導体レーザーダイオードのいくつかの結晶に基づいており、最大89 MWのスケーラブルなパワーレベルを提供します。
