アクティブな光学デバイスのパッケージング

シリコンフォトディオドハウジングでは、通常、同軸デバイスと呼ばれます。アクティブな光学装置では、同軸デバイスには主に同軸光送信デバイスと同軸光学受信デバイスが含まれます。

同軸光送信デバイスは、主にto-can、コネクタ、インターフェイスコンポーネントなどで構成されています。その中には、核の主要成分がto-canです。 To-Canハウジングは、主にレーザーコア、バックライトの検出器パイプ、ラジエーターを接続し、接着を通じて外の世界との相互接続を提供します。 to-canを密封する必要があります。同軸光学受信デバイスは、主にTo-CAN、コネクタ、インターフェイスコンポーネントなどで構成されています。

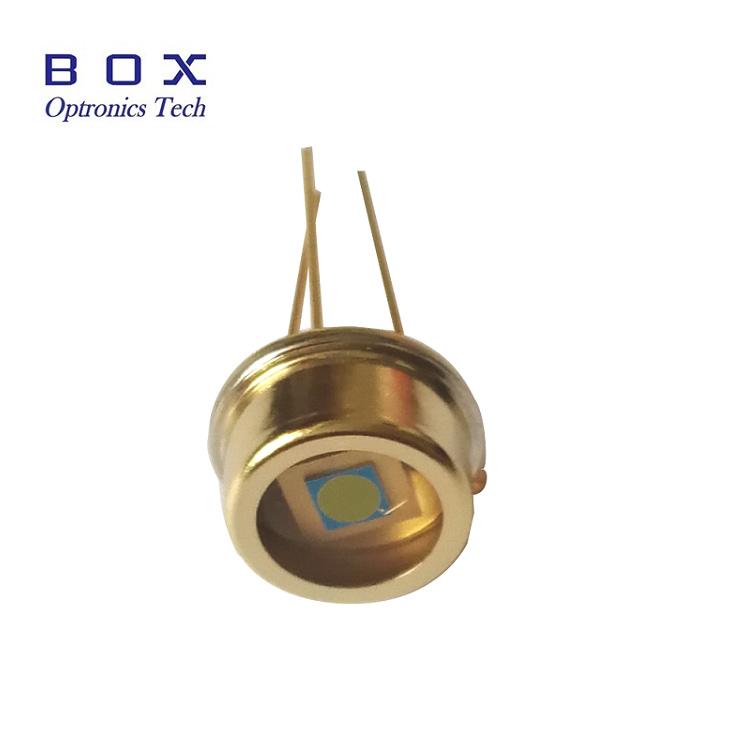

to-canは核の主要成分です。同軸ケーストゥキャン：その外側のシェルは通常、円筒形の形状、検出器（PINまたはAPD）を持ち、事前インパクタがその内部に統合されています。接着することで外の世界とつながり、封印する必要があります。次に、金属ケース、レンズ、繊維出力、その他のコンポーネントとともに接続および固定されます。サイズが小さいため、組み込みの冷却や熱除去を提供することはできず、高電流で高出力電力を提供することもできません。これにより、長距離でデータを送信するための使用が複雑になります。現在、その主な用途は、2.5 gb/sおよび10 gb/sの速度で短距離でデータを送信することです。ただし、コストは低く、製造プロセスは簡単です。

現在、同軸デバイスは、生産のシンプルさと低コストのために、主要な光学デバイスの市場を支配しています。また、ケースからサイズの点で大幅に進歩しました。ハウジングのデバイスの標準仕様には、to56が含まれます。to46、to52、to38、to85、to65。
