極細輝線レーザーの動作原理

超狭線幅レーザー非常に狭いスペクトル線幅を持つレーザー光源であり、通常は kHz または Hz に達することもありますが、これは従来のレーザー (通常は MHz 範囲) よりも大幅に小さいです。その基本原理は、さまざまな技術的手段によってレーザー周波数ノイズを抑制し、輝線を広げることであり、これにより極めて高い単色性と周波数安定性を達成することが可能になります。

基本動作原理

1. レーザー発生の基本原理:

通常のレーザーと同じように、超狭線幅レーザー誘導放出の原理に基づいており、利得媒体、共振器、ポンプ源で構成されます。ポンプ源の影響下で、増幅媒体内で反転分布が発生し、共振器の周波数選択を通じてレーザー発振が発生します。

2. 線幅圧縮技術:

 超長共振器設計:共振器の長さを長くすると (たとえば、リング共振器や光ファイバー共振器を使用)、光路が長くなり周波数選択性が向上し、非共振周波数成分が抑制されます。

 高品質の共振器:低損失の光学部品 (超低損失光ファイバーキャビティや高反射率レンズなど) を使用して高品質の共振器を作成すると、キャビティ内損失によって引き起こされる線幅の広がりが軽減されます。

アクティブ周波数安定化技術:フェーズ ロック ループ (PLL) とパウンド ドレバー ホール (PDH) を使用すると、レーザー周波数が非常に安定した基準基準 (原子遷移線、ファブリ ペロー基準、ファイバー ブラッグ グレーティングなど) にロックされ、リアルタイムで周波数ドリフトが補償されます。

騒音源の抑制：機械的振動、温度変動、電流ノイズなどの外部要因によってレーザー周波数に発生する干渉を低減するために、低ノイズのポンプ源、温度制御、耐衝撃設計が採用されています。

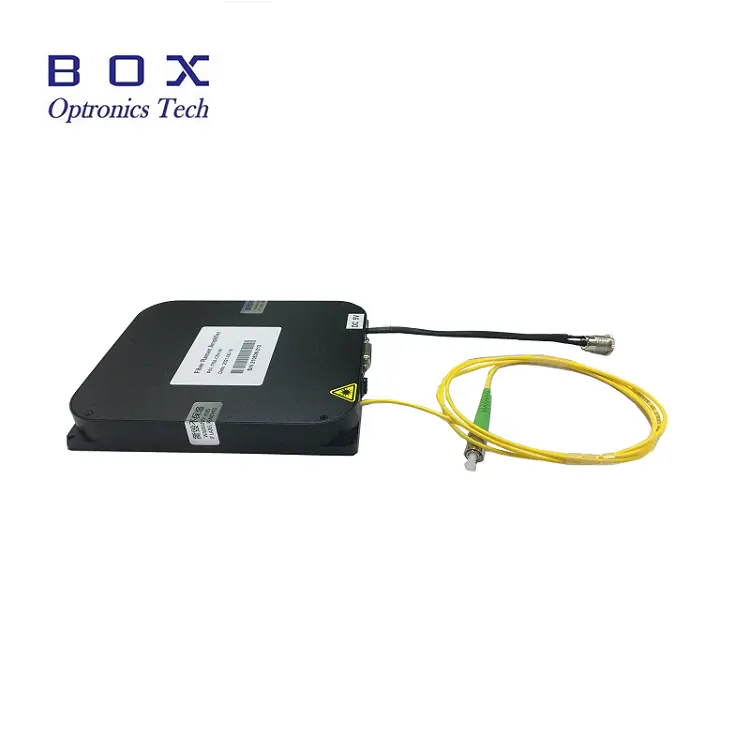

ボックスオプトロニクスが提供できるのは、1064nmの超狭い3KHz連続波ファイバーレーザー線幅.
