高出力1550 NM DFB線維レーザーダイオードバタフライ

お問い合わせを送信

製品説明

高出力1550 NM DFB線維レーザーダイオードバタフライ

1。はじめに：

高出力1550 nm DFB線維結合レーザー蝶レーザーダイオードは、主に長距離にわたる大きな容量の光学的接続の光学信号として使用され、繊維プロービング、3Dノンディング、ガスサウンド、および救急剤モニタリングなどの障害の診断などの幅広い新しい用途で使用されます。ガスサウンドの領域では、工場パイプの周りにメタン漏れを検出するガスセンサーの光源として使用されます。
Boxoptronicsは、さまざまなアプリケーションで使用される1270 nmから1610 nmの波長をDFB-LDに提供します。

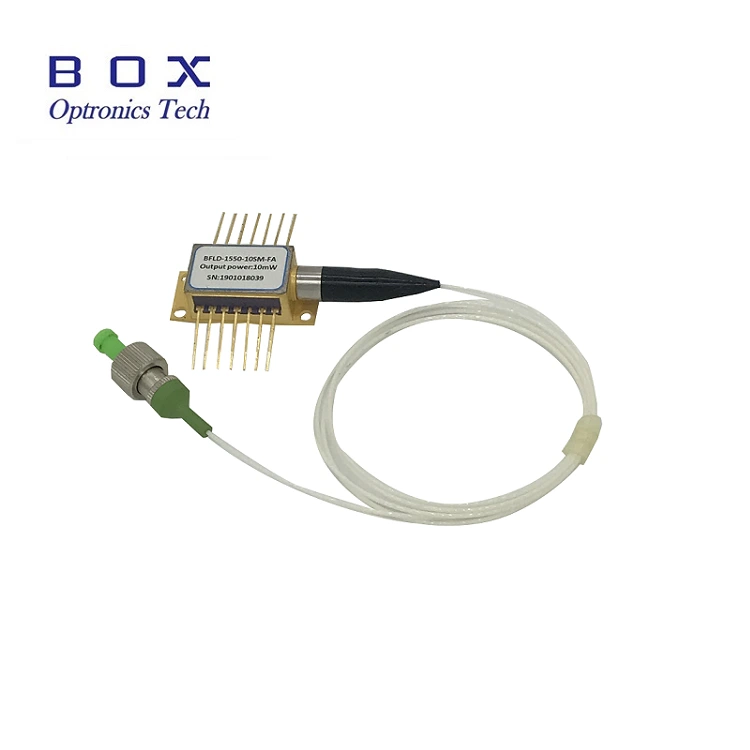

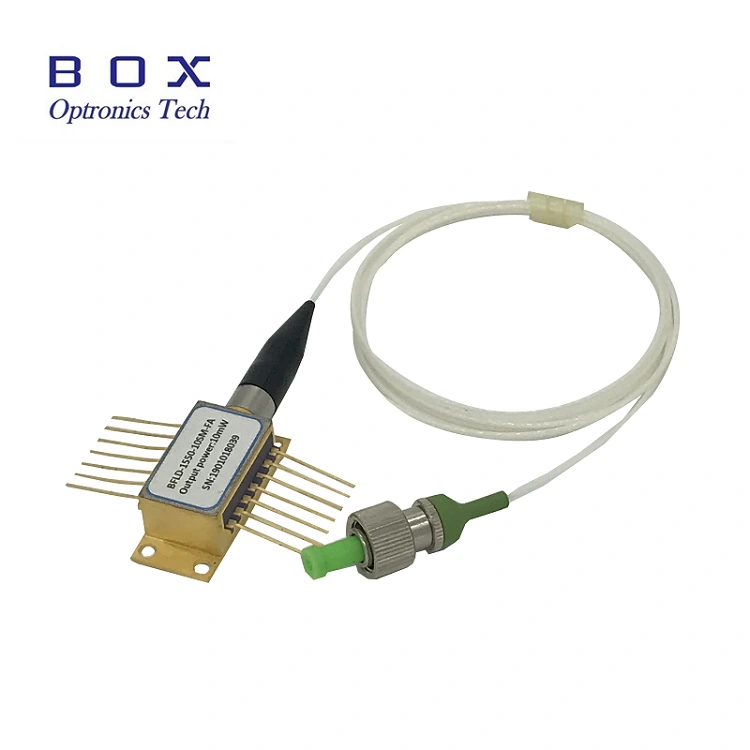

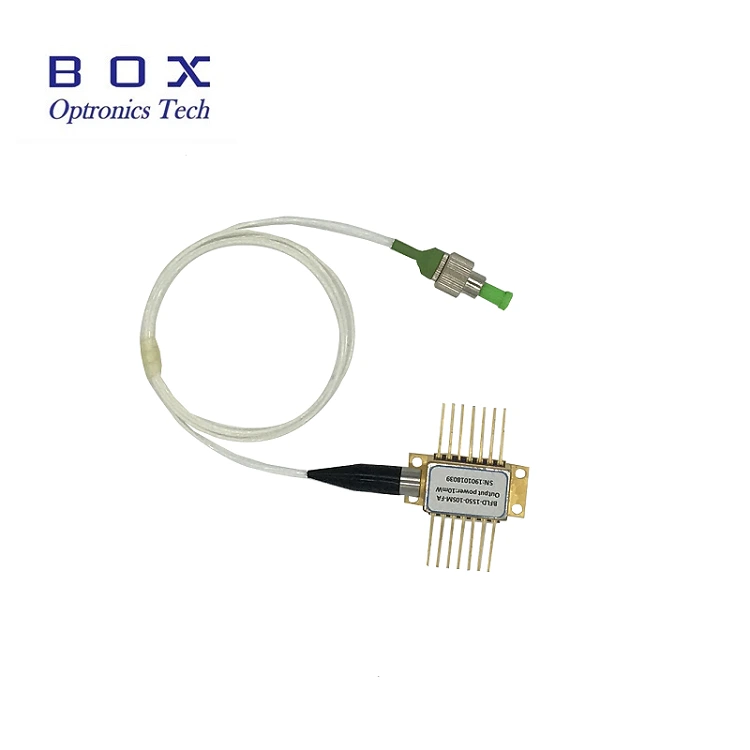

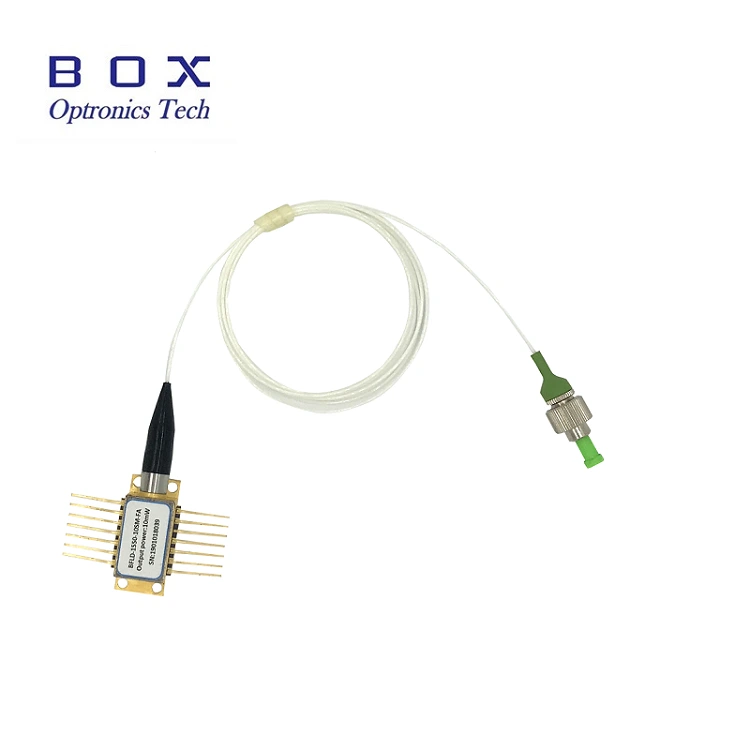

Boxoptronics DFB-LDモジュールは、ROHS指令に対応しています。モジュールには14ピンの蝶の形状があり、温度制御用のTECと光学出力モニターのPDが含まれています。

2。機能：

光学出力の例：1310 nm/40 mw、1550 nm/10 mw、20 mw、100 mw、1653 nm;
1550 nmの中央波長;
蝶の14ピンボディ。
光学断熱材、モニター、クーラーが含まれています。
ファイバー接続を備えたFC/APCまたはFC/PCコネクタ。

3。アプリケーション：

ケーブルテレビシステム;
光接続CWDM/DWDM;
ローカル、グローバル、都市ネットワーク。
レーザーソースCW 1550 nm。

4。電気光学特性（t = 25℃）：

パラメーター	シンボル	状態	私は。	タイプ。	マックス。	仕事の単位
中央の波長	プラットフォームs	TL = 15〜35℃CW	1548	1550	1552	nm
光学出力電力	による	-	10	-	-	MW
しきい値電流	多くの	-	-	10	35	かどうか。
勾配の有効性	今は行けません。	出力容量CW 5MW	0.05	0.11	0.2	MVT/MA
動作電流	IOP。	by = 10mw（cw）	-	100	200	かどうか。
スペクトルラインの幅	lu	fwhm	-	3	-	MGC
直接レーザー張力	VF	出力容量CW 10 MW	-	1.2	3.0	V.
暗い電流監視	識別子	-	-	-	0.1	MKR
通過ストリップ（@-3db）	Vvo	-	-	2.5	-	GHC
速度レジーム抑制係数	SMSR	CW	35	40	-	DB
光学分離	-	-10	30	-	-	DB
相対強度はありません	リンリン	CW、出力5 MW	-	-145	-	DB
温度しか見つかりませんでした	ts	-	15	-	35	℃
入力抵抗	サドル	-	22	25	28	OM。
サーミスタフロー	itk	-	10	-	100	MKR
ターミスタの抵抗	Rt	TL = 25℃	9.5	10	10.5	PC
技術的な電流	ブーツ	Tl = 25℃、tc = 70℃	-	-	1.5	a）
テキスト電圧	vtek	Tl = 25℃、tc = 70℃	-	-	3.5	V.
技術能力	Δt	TC = 70℃	-	-	50	℃
ターミスタの温度	-	-	-	-	100	℃
波長（EOL）	その中で	上をチェックしてください 25年の人生	-	-	±0.1	nm
波長係数	DL/DT	温度 AT15°C〜35°C	-	0.09	-	nm/℃
波長係数	DL	-	-	0.01	-	nm / mm
