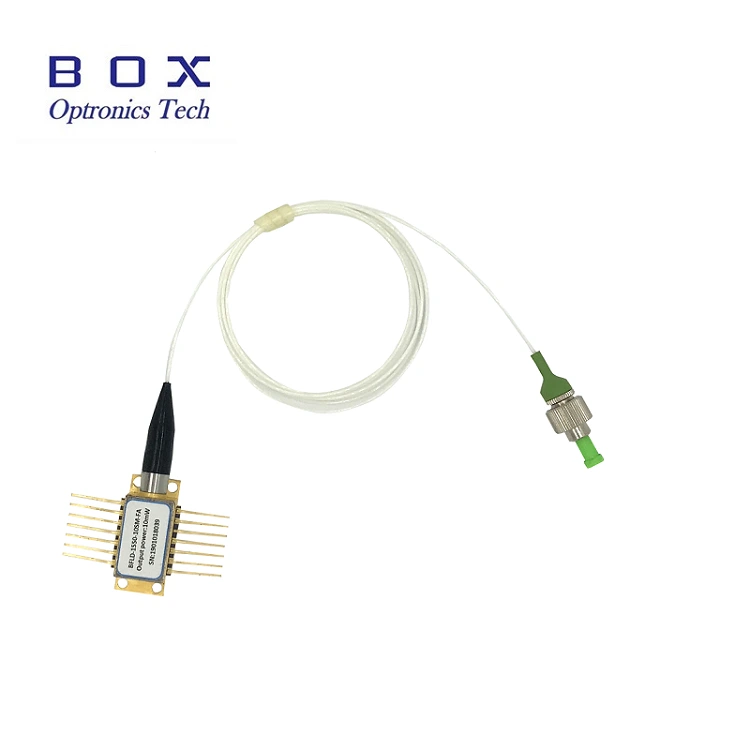

974 nmレーザーポンピングダイオードFBG安定化14ピンバターLDとTEC

974 nmレーザーダイオードFBG安定化14ピンLDバタフライとTECを使用して、放射波の長さを「ブロック」しました。温度の変化、励起電流、光学フィードバックの変化に行っても、ノイズのない狭いバンドスペクトルを提供します。波長の選択は、利用可能な容量が最も高い最高のパフォーマンス制御を必要とするアプリケーションで利用できます。この974 nmレーザーポンプダイオードは、リクエストで説明されているTelcordia GR-468コアに対応しています。

お問い合わせを送信

製品説明

974 nmレーザーポンピングダイオードFBG安定化14ピンバターLDとTEC

1.はじめに974 nmレーザーポンピングダイオードFBG安定化14ピンバターLDとTEC

974 nmレーザーポンピングダイオードは、サブヒート用のチップを備えた平面構造を使用します。高出力チップは、エポキシ樹脂とフラックスなしで蝶の14ピンボディに密閉されており、サーミスタ、熱電クーラー、コントロールダイオードを装備しています。

974 nmレーザーポンピングダイオードは、FBG安定化を使用して、放射波の長さを「ブロック」します。温度の変化、励起電流、光学フィードバックの変化に行っても、ノイズのない狭いバンドスペクトルを提供します。波長の選択は、利用可能な容量が最も高い最高のパフォーマンス制御を必要とするアプリケーションで利用できます。この974 nmレーザーポンプダイオードは、リクエストで説明されているTelcordia GR-468コアに対応しています。

2。974 nmポンプレーザーダイオードの機能安定化された14ピンLDバタフライのTECのFBG

最大700 MWの曲がりのない作業能力。
エポキシとフラックスなし14ピンボディバタフライとSM/PMファイバー。
繊維ブラッグバーの安定化;
波長の選択が利用可能です。
統合された熱電クーラー、用語、制御ダイオード。

3. 974 nmポンプレーザーダイオードFBG安定化14ピンバターLDの使用

エルビン（EDFA）と合わせた繊維アンプの波長（DWDM）に沿って密な多重化。
ポンピングの量が減ったEDFAアーキテクチャ。
大量のケーブルテレビ高速道路（CATV）と非常に多数のノードを備えた分布。

4. 974 nmのレーザーポンピングダイオードFBG安定化14ピンLDバタフライのTECの光学的および電気的特性

パラメーター	シンボル	私は。	タイプ。	マックス。	仕事の単位	メモ
ldpoge電流	多くの		60	100	かどうか。	CW
出力電力	pf			700	MW	if（bol）<1000t
ld -recting電流	もし		1100	1200	かどうか。	PF =公称電力
曲げの自由な力	プリンクキンク	450			MW	> = 1.2 *名目上のオーバーロード
曲げの自由な力	iking kink	> = 1.2 * if（bol）			nm	[1]
LD直腸電圧	VF			2.5	V.	PF =公称電力
中央の波長	プラットフォームs	973	974	975	nm	ピーク、PF =名目レベル
瞬間のピーク波のターン	λp/また			0.02	nm/℃	T：温度fbg。
スペクトルの幅	その中で			1	nm	RMS @ -13 dB
スペクトルの安定性		-0.5		0.5	nm	PF =公称電力、t = 60S
モニターの反応性	IM / PF		8	20	UA / MW	VPD = 5V、PF =公称電力
反応安定性の監視				20％		@ALL操作温度
暗い電流監視	識別子			50	の上	VPD = 5V
技術的な電流	ブーツ			2	a）	TCase = 75℃
テキスト電圧	vtek			3.5	V.	TCase = 75℃
TECモジュラネルゴの消費	受け入れ			5	W.	TCase = 75℃
電力安定性> 20 MW 10-20MW 3,5-10mvt				0.2 0.5 1	DB	ピークからピークまで、t = 60S、 To 50kHzのサンプリング、Tc = 25℃
追跡エラー	彼らは	-0.5		0.5	DB	TC = -5〜75、11月。 [2]
ターミスタの抵抗	Rt	9.5	10	10.5	KOM PCS	TSTG = 25℃
定数ターミストラブ	bt。		3900		に。	TSTG = 25℃

注：

[1]曲げ電流は電流として決定され、線形フィットから電流（dl/di）への光の偏差は/-50％、pkink> = 1.2 *公称電力、ikink> = if（bol） * 1.2

[2]追跡誤差は特定のケース温度で決定されます。これは、繊維出力の変化です。

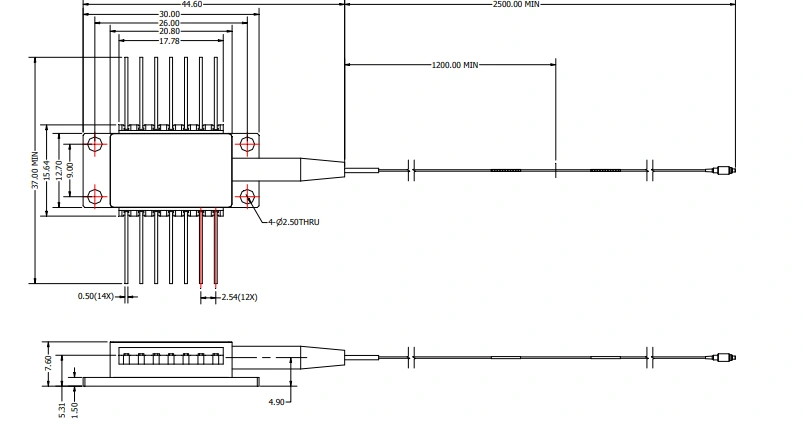

5。パッケージングとエクスポートの描画の決定（ユニット：mm）

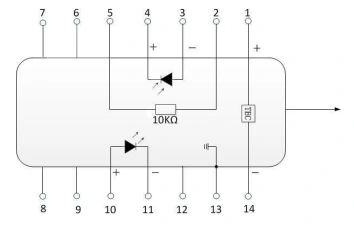

ピン	説明	ピン	説明
1	技術（+）	14	のみ（-）
2	サーミスタ、サーミスタ	13	軍団の土地
3	pdand	12	NC
4	cathodpd	11	カソドルド
5	サーミスタ、サーミスタ	10	Anodld
6	NC	9	NC
7	NC	8	NC
