Box Optronics-主要な中国のメーカー976 nmレーザーポンピングダイオード14pin butterfly ld with smpmファイバー。 976nmポンプレーザーダイオードは、レポーターにチップを備えた平面構造を使用します。高回路チップは、エポキシ樹脂とフラックスなしで蝶の14ピンボディに密閉され、ターミスタ、熱電クーラー、コントロールダイオードを装備しています。

お問い合わせを送信

製品説明

976 nmレーザーポンピングダイオード14pin butterfly ld with smpmファイバー

1。

976nmポンプレーザーダイオードは、レポーターにチップを備えた平面構造を使用します。高回路チップは、エポキシ樹脂とフラックスなしで蝶の14ピンボディに密閉され、ターミスタ、熱電クーラー、コントロールダイオードを装備しています。

976NMレーザーポンプダイオードは、放射線の波長の安定化「キャプチャ」を使用します。彼は、温度の変化、励起電流、光学フィードバックでもノイズのない狭い帯域スペクトルを提供します。波長は、利用可能な最高のパフォーマンス制御を必要とするアプリケーションで利用できます。ポンプダイオードは、Thetelcordia GR-468コアの要件に記載されているものに対応しています。

2。976 nmのレーザーポンピングダイオード14ピンバタフライLDとSM/PMファイバーを特徴としています

最大700 MWの曲がりのない作業能力。

エポキシ樹脂のない「蝶」タイプの14ピンのボディと繊維/PMのフラックス。

繊維ブラッグバーの安定化;

波長の選択が可能です。

統合された熱電クーラー、用語、制御ダイオード。

3。continuration976nmのレーザーポンピングダイオード14pin butterfly ldssm/pm -ファイバー

密なスペクトルシール（DWDM）（EDFA）を備えた繊維繊維に基づくアンプ。

ポンプ数の減少からのアーキテクチャ。

ケーブルテレビ高速道路（CATV）と非常に多数のノードを備えた分布。

4.光学および電気特性976NMレーザーポンピングダイオードSM/PMファイバー付き14ピンバターLD

パラメーター	シンボル	私は。	タイプ。	マックス。	ユニット	メモ
しきい値tokld	群れ		60	100	かどうか	CW
出力を終了します	pf			700	MW	yiff（is）<1000ma
LDダイレクト電流	もし		1100	1200	かどうか	PF =公称電力
過剰のないパワー	pkink	450			MW	> = 1.2*公称電力
非リグインの力	私は報われています	> = 1.2*if（bol）			nm	[1]
直接電圧Ld	WF			2.5	В	PF =公称電力
中央の波長	λSS	975	976	977	nm	ピーク、PF =公称電力
ピークヴォルナポロ	△λп/△©ナー			0,02	nm/℃	T：温度fbg。
スペクトルの幅	△λ			1	nm	連続性の中程度の順序値
スペクトルの安定性		-0,5		0,5	nm	PF =公称電力、t = 60c
応答モニター	ピット/PZ		8	20	MKA/MW	VPD = 5V、PF =公称電力
汚染の安定性に従ってください				20％		@All運用温度
暗い電流モニター	識別子			50	の上	HPD = 5V
tect電流	ヤード			2	А	トルパス= 75℃
テムテンション	Vitek			3.5	В	トルパス= 75℃
モジュラーパワーTEC消費	П			5	火	トルパス= 75℃
電力安定性> 20 MW 10-20MW 3.5-10 MW				0.2 0,5 1	DB	ピークからピークまで、t = 60c、 50kHzの方向からの割引揚げ物、TC = 25℃
追跡エラー	彼らは	-0,5		0,5	DB	TC = -5〜75™、金曜日。 [2]
レジスタミスター	rth	9.5	10	10.5	PC	TSTG = 25℃
定数ターミスタb	Btd		3900		к	TSTG = 25℃

注：

[1]電流の曲がりは、線形近似からの電流偏差（DL/DI）からの光の偏差が+/- 50％を超える電流として定義されます。

[2]追跡誤差は、特定の体温で決定されます。これは、25°の症例温度で測定された値に対するモニターの一定電流での繊維出力の変化です。

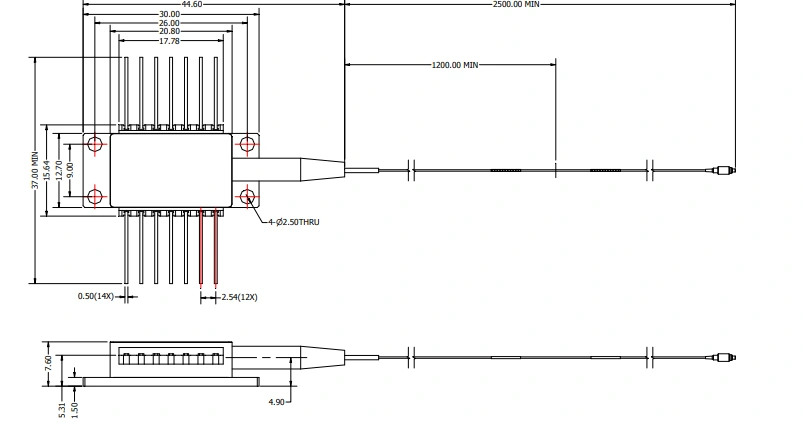

5。結論の包装と決定の描画（測定単位：mm）

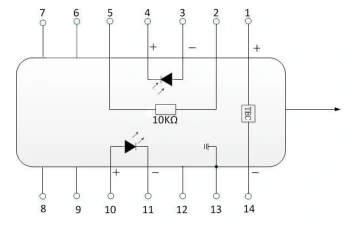

ピン	説明	ピン	説明
1	テキスト（+）	14	文章（-）
2	サーミスタ	13	ケースは地球です
3	アノードPD	12	NC
4	カソードPD	11	カソードLd
5	サーミスタ	10	ANODE LD
6	NC	9	NC
7	NC	8	NC
